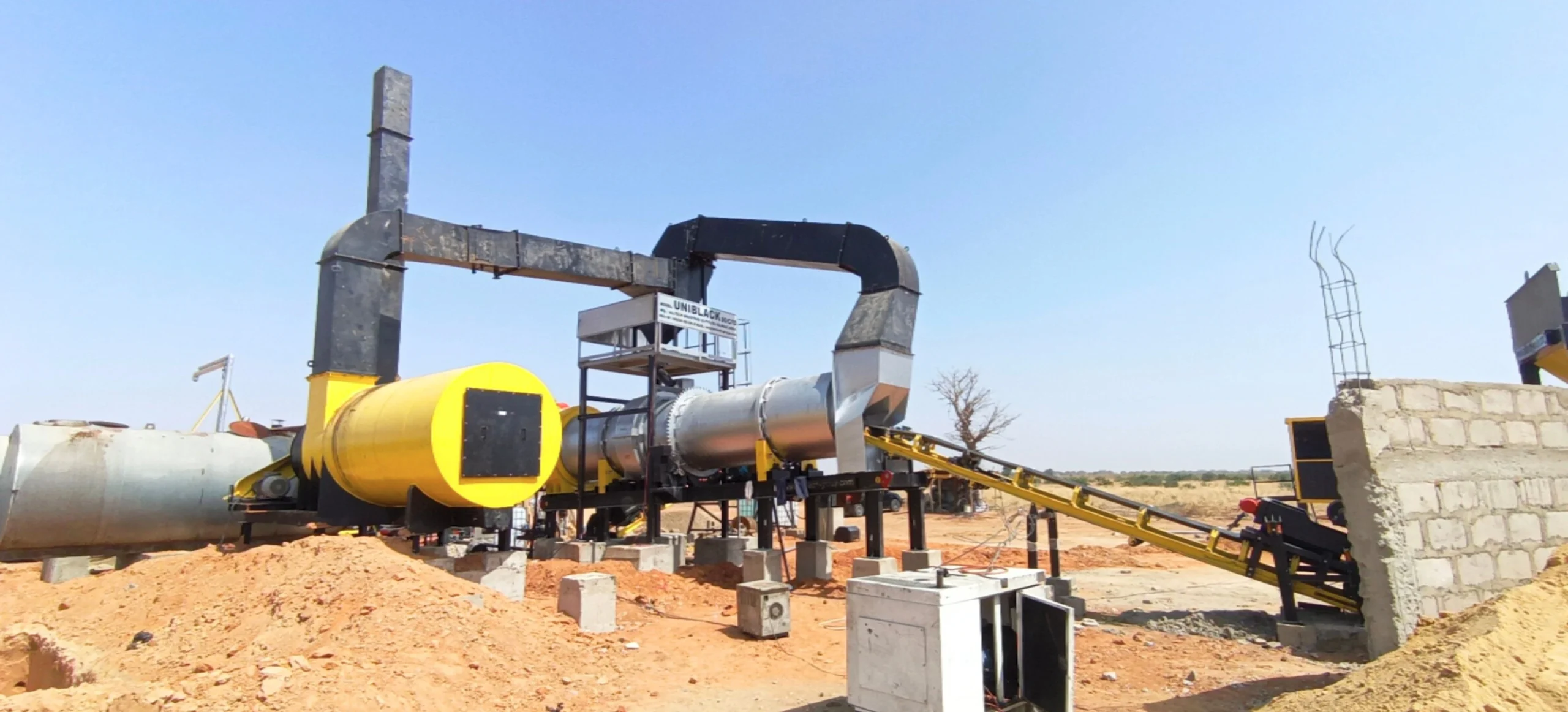

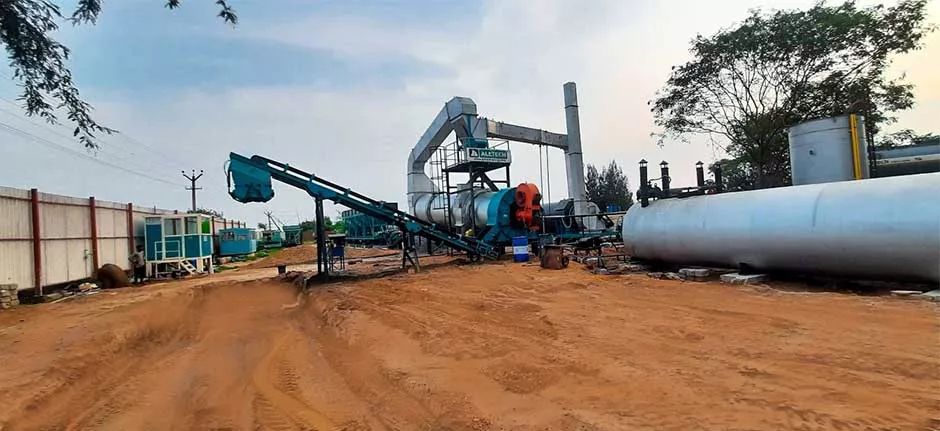

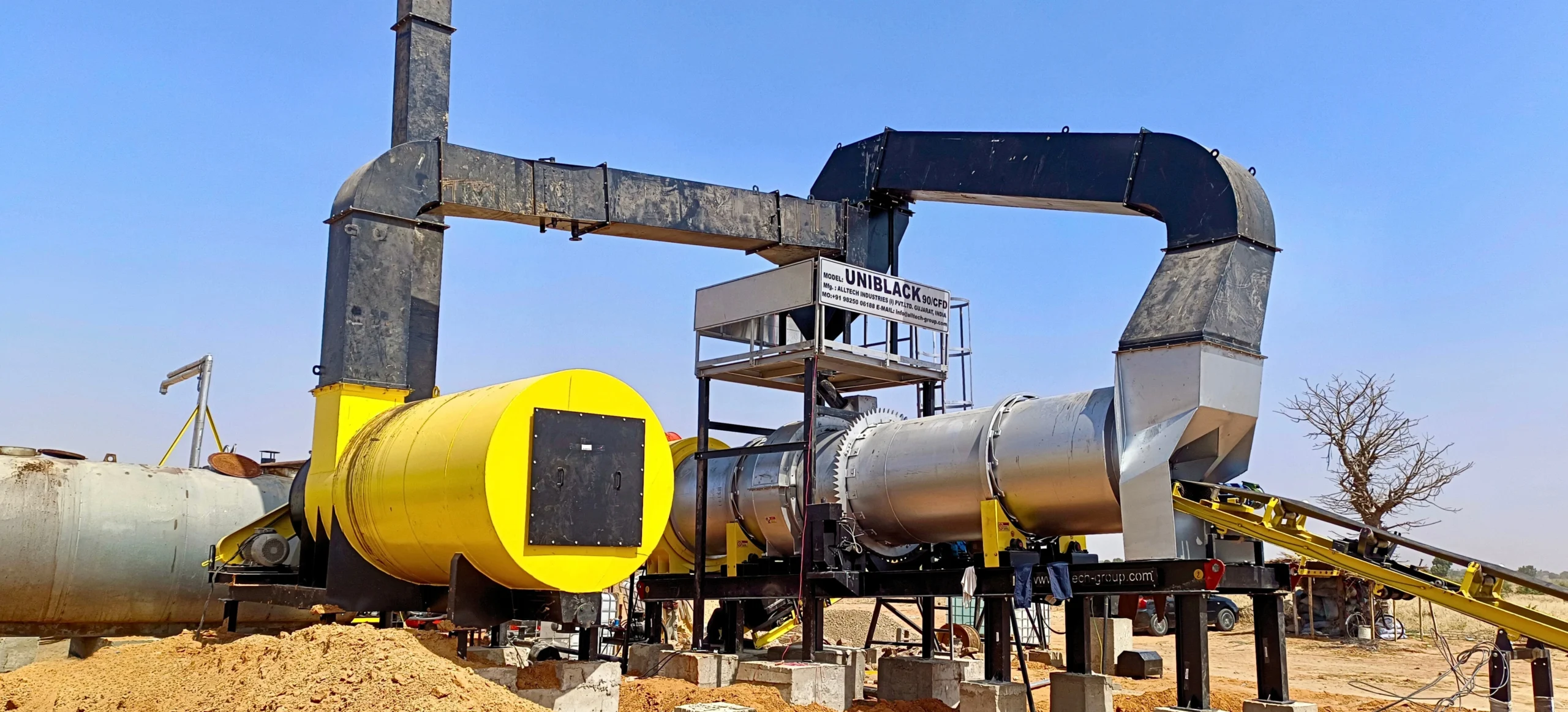

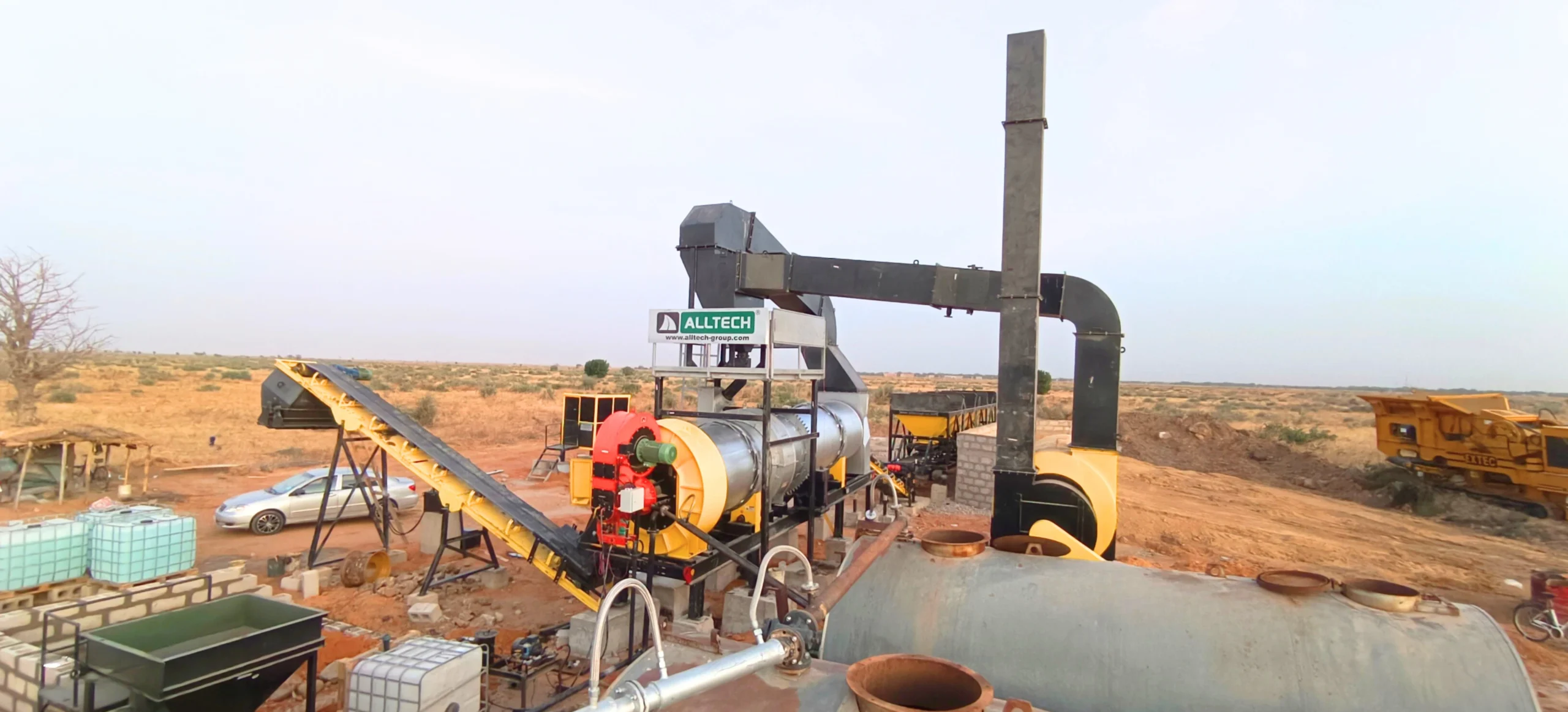

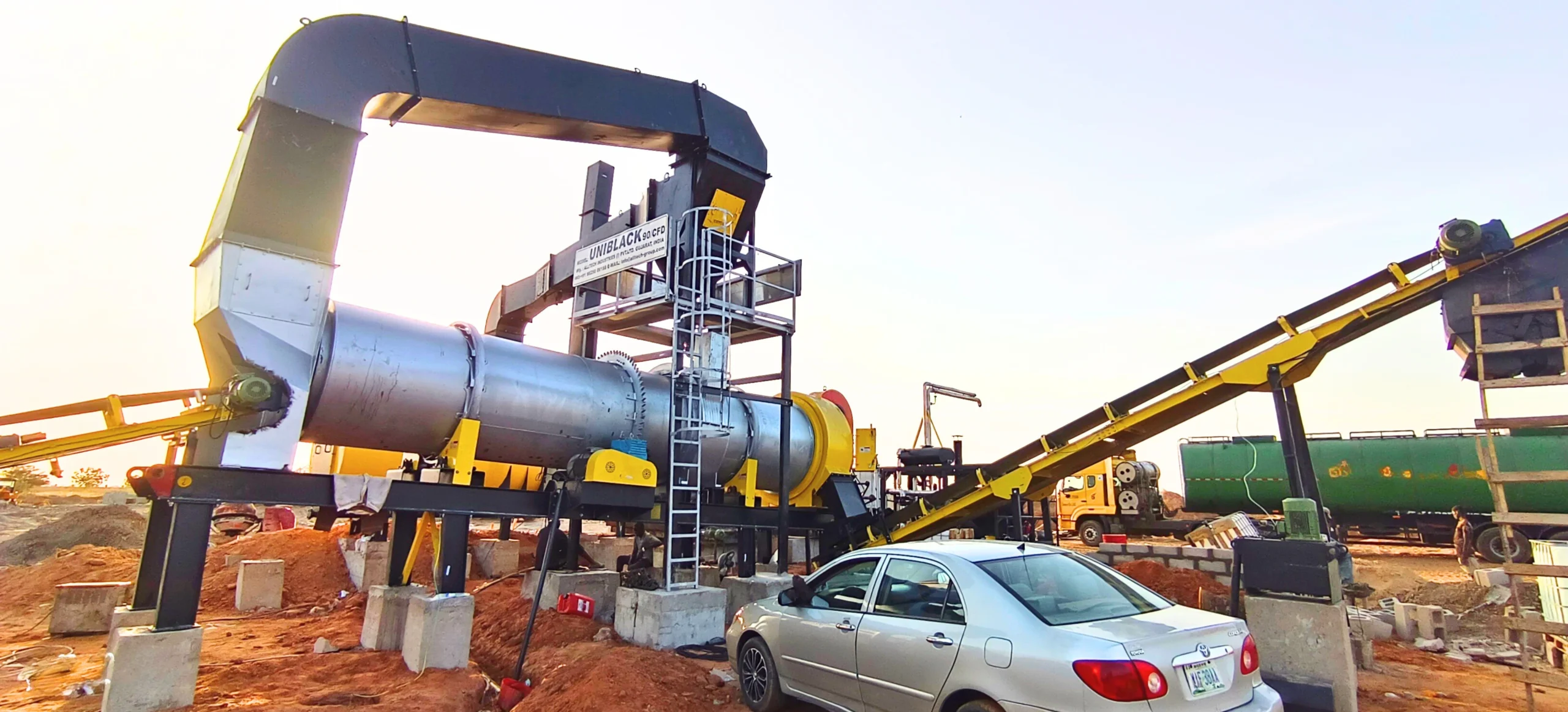

EN Установка с барабаном противоточного типа (60-120 т/ч)
Забудьте о традиционных старых технологиях барабанных смесительных установок и перейдите на нашу новую технологию COUNTER FLOW DRUM MIX PLANT с THERMIX DRUM с добавлением до 30% RAP.
Введение
Асфальт - основа современного дорожного строительства, и качество используемого асфальта напрямую влияет на долговечность и безопасность дорожного полотна. Противоточные асфальтобетонные заводы совершают революцию в производстве асфальта, делая его более эффективным и экологичным. В этой статье мы подробно рассмотрим работу противоточных асфальтобетонных заводов, их преимущества, применение, компоненты, обслуживание и многое другое.
Cold Aggregate Bins
Slinger Conveyor
Сушильный барабан
Control Cabin
Gob Hopper
Load Out Conveyor
Long Nose Dryer Burner
Mineral Filler Unit
Fuel Tank
Bitumen Tank
Venturi Type CV
(Wet Scrubber Unit)
Cold Aggregate Bins
Slinger Conveyor
Сушильный барабан
Control Cabin
Gob Hopper
Load Out Conveyor
Long Nose Dryer Burner
Mineral Filler Unit
Fuel Tank
Bitumen Tank
Venturi Type CV
(Wet Scrubber Unit)
Технические характеристики
| ТИП РАСТЕНИЯ | CFD 90 (60-90 Т/Ч) | CFD 120 (90-120 Т/Ч) |
| ПРОИЗВОДИТЕЛЬНОСТЬ ЗАВОДА @ 3% ВЛАЖНОСТЬ | 90 TPH | 120 TPH |
| ПРОИЗВОДИТЕЛЬНОСТЬ ЗАВОДА @ 5% ВЛАЖНОСТЬ | 70 TPH | 100 TPH |
| НЕТ. ХОЛОДНЫХ ПИТАТЕЛЕЙ | 4 | |
| Вместимость холодильного питателя (с удлинительными пластинами) | 8 m3 | 8.5 m3 |
| ЛЕНТОЧНЫЙ КОНВЕЙЕР И ПРИВОД | 550 x 3,75 кВт | 600 x 3,75 кВт |
| ДВИГАТЕЛЬ ВИБРАТОРА БУНКЕРА | 0,18 КВТ | |
| ЛЕНТОЧНЫЙ КОНВЕЙЕР И ПРИВОД | 550 x 3,75 кВт | 600 X 3,75 КВТ |
| БАРАБАННЫЙ ТИП СУШИЛКИ ("БАРАБАН ТЕРМИКС") | Цилиндрический, наклонный тип противотока с кольцом RAP | |
| БАРАБАН THERMIX (Д X Г) | 7,5 X 1,6 м | 8,5 X 1,8 м |
| DRUM DRIVE | 7,5 кВт x 4 | 7,5 кВт x 4 |
| МОЩНОСТЬ МОДУЛЯЦИОННОЙ ГОРЕЛКИ | 10 МВт (длинноносая горелка) | 14 МВт (длинноносая горелка |
| ДОМ ИЗ МЕШКОВИНЫ ДЛЯ КОНТРОЛЯ ЗАГРЯЗНЕНИЯ | ||
| ПРОИЗВОДИТЕЛЬНОСТЬ ФИЛЬТРА | 31000 м3/час | 33500 м3/час |
| ПОВЕРХНОСТЬ ФИЛЬТРА | 260 m2 | 290 m2 |
| ПРОИЗВОДИТЕЛЬНОСТЬ ЭКСГАУСТЕРА | Двигатель мощностью 55 кВт с приводом VFD | |
| ПРОИЗВОДИТЕЛЬНОСТЬ ВЫГРУЗНОГО КОНВЕЙЕРА | 200 TPH | |
| ШИРИНА КОНВЕЙЕРНОЙ ЛЕНТЫ | 600 мм | |
| ПРИВОД ВЫГРУЗНОГО КОНВЕЙЕРА | 5,5 КВТ | |
| ВМЕСТИМОСТЬ БУНКЕРА | 1,5 МТ | |
| HYD POWER PACK | 3,75 КВТ | |
| БЛОК НАПОЛНИТЕЛЯ | Установка для минерального наполнителя объемом 1,5 м3 | |
| ДОПОЛНИТЕЛЬНЫЕ ЭЛЕМЕНТЫ : | ||

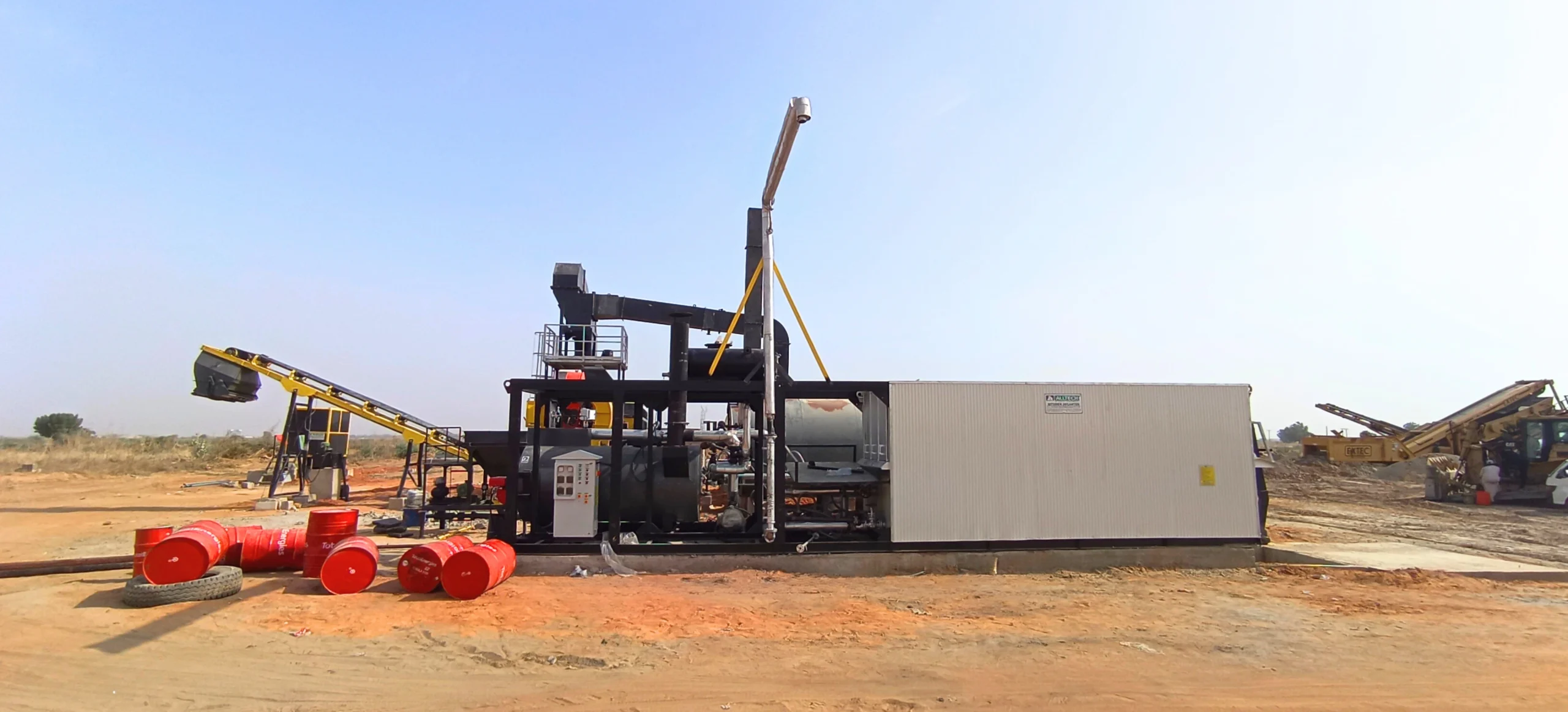

| БИТУМНЫЙ БАНК | 30 MT Горизонтальный тип Прямой нагрев / Косвенный нагрев | |
| ПЫЛЕУЛАВЛИВАЮЩИЙ АГРЕГАТ ТИПА ВЕНТУРИ | ||
| ПРОИЗВОДИТЕЛЬНОСТЬ ЭКСГАУСТЕРА | 22,5 КВТ | 37,5 КВТ |
| ХРАНЕНИЕ ГОРЯЧЕЙ СМЕСИ SIL | 25-50 MT | |
| ДОПОЛНЕНИЕ К ПЕРЕРАБОТКЕ | Через кольцо для добавления RAP в барабан. | |
Преимущества
| Преимущество | Старый барабанный микс-завод | Противоточная барабанная смесительная установка | Преимущества |
| Технология | Старая технология, при которой нагрев и смешивание происходят в одном и том же месте. | Новая технология, при которой зона смешивания и зона нагрева находятся в разных местах одного барабана. | Вязкость битума, а также свойства смешанного заполнителя не страдают. |
| Переработанный материал | Возможность добавления RAC недоступна | RAC можно добавить до 30% | Можно использовать переработанный материал |
| Наполнитель | Наполнитель не может быть добавлен | Наполнитель может быть добавлен непосредственно в зону смешивания через воротник RAP | Наполнитель может быть использован для получения однородной смеси |
| Загрязнение окружающей среды | Для борьбы с загрязнением предусмотрен только пылесборник типа Вентури, который требует большой площади для сбора пыли | Предусмотрен домик для контроля загрязнения, который обеспечивает работу завода без загрязнений | Завод без загрязнения окружающей среды |
| Качество горячей смеси | Качество горячей смеси ухудшается, так как смешивание и нагрев происходят в одном и том же месте | Однородное смешивание, так как зона смешивания и зона нагрева разделены | Получает однородную смесь |
| Сушильный барабан | Параллельный поток теплопередачи, ухудшающий свойства смеси и битума | Противоточная теплопередача с зоной смешивания за горелкой и прикрепленным воротником RAP обеспечивает однородную смесь | Можно добавлять наполнитель, RAP и перемешивать за пламенем горелки. |
| Расход топлива | Расход топлива больше | Потребляет меньше топлива по сравнению с барабанной смесительной установкой | Меньшее потребление топлива приводит к экономии средств |
RAP Addition - Efficiency Burner - Separate Mixing Zone
Эффективное добавление ПМП
Высокоэффективная горелка
Separate Mixing Zone
Барабан Thermix компании Alltech позволяет эффективно добавлять RAP до 30% в барабан с помощью коллера RAP.
Сушильный барабан оснащен модулируемой горелкой с длинным носом, что обеспечивает повышенную эффективность и низкий уровень выбросов.
Барабан Thermix Drum нагревает заполнители в зоне нагрева, а смешивание с битумом происходит в отдельной зоне смешивания для получения однородной смеси.
Что такое противоточный асфальтовый завод?
Что такое противоточный асфальтовый завод?
Противоточный асфальтовый завод - это инновационное оборудование, предназначенное для производства высококачественной асфальтовой смеси. Он работает по принципу противотока, когда нагрев и смешивание заполнителей и асфальта происходят в отдельных отсеках. Такая конструкция имеет ряд преимуществ, таких как повышенная энергоэффективность и снижение выбросов.
Как работает противоточный асфальтовый завод?
В этих установках заполнители поступают в установку с противоположной стороны от выхлопных газов. Такое расположение позволяет постепенно повышать температуру и улучшать перемешивание. Нагретые заполнители движутся к смесительной камере, где они соединяются с горячим асфальтом для получения однородной смеси.
Преимущества противоточных асфальтобетонных заводов
Преимущества противоточных асфальтобетонных заводов
Энергоэффективность
Противоточный асфальтовый завод экономит энергию за счет использования выхлопных газов для предварительного нагрева заполнителей. Это снижает потребление топлива и эксплуатационные расходы.
Сокращение выбросов
Поскольку зона нагрева и зона смешивания разделены, противоточные установки выбрасывают меньше загрязняющих веществ, что делает их экологически безопасными.
Качество асфальта
Противоточная конструкция обеспечивает постоянство и качество асфальтовой смеси в соответствии с промышленными стандартами.
Общие приложения
Общие приложения
Противоточные асфальтовые заводы универсальны и могут использоваться во многих строительные проекты. Они обычно используются при строительстве автомагистралей, аэропортов и крупных инфраструктурных проектов.
Key Components of a Counterflow Asphalt Plant
Основные компоненты противотока Асфальтовый завод
Все ключевые компоненты противоточного асфальтового завода, такие как:
Сушильный барабан
В сушильном барабане происходит нагрев и сушка заполнителей перед их поступлением в смесительную камеру.
Смесительная камера
В смесительной камере горячий асфальт и заполнители смешиваются для получения конечной асфальтовой смеси.
Выхлопная система
Выхлопная система отвечает за улавливание и очистку газов, образующихся в процессе работы, снижая уровень выбросов.
Центр управления
Центр управления управляет всей установкой, обеспечивая бесперебойное и эффективное протекание процесса.
Выбор правильного противотока Асфальтовый завод
Выбор подходящего противоточного асфальтового завода зависит от различных факторов, таких как:
Производительность и пропускная способность
Мощность завода должна соответствовать требованиям проекта, чтобы обеспечить его своевременное завершение.
Варианты топлива
Учитывайте доступность и стоимость топлива, поскольку это влияет на эксплуатационные расходы.
Соблюдение экологических норм
Обеспечение соответствия завода экологическим нормам и стандартам выбросов.
Установка и обслуживание
Установка и обслуживание
Правильная установка и регулярное техническое обслуживание - залог эффективной работы противоточного асфальтового завода. Регулярные проверки и техническое обслуживание продлевают срок службы завода и поддерживают его производительность.
Противоточные и параллельно-поточные асфальтовые заводы
Сравните противоточные и параллельно-поточные асфальтовые заводы, чтобы понять их различия и решить, какой из них подходит для вашего проекта.
Тематические исследования: Применение в реальном мире
Ознакомьтесь с реальными примерами того, как противоточные асфальтобетонные заводы улучшили строительные проекты, подчеркнув их эффективность и экономичность.
Производители противоточных асфальтовых заводов
Откройте для себя авторитетных производителей противоточных асфальтовых заводов, чтобы гарантировать, что вы выберете надежный и качественный продукт.
Соображения по поводу стоимости
Изучите затраты, связанные с приобретением, эксплуатацией и обслуживанием противоточного асфальтового завода, чтобы принять обоснованное инвестиционное решение.
Тенденции будущего
Будьте в курсе последних разработок в области технологии противоточных асфальтобетонных заводов и их потенциального влияния на отрасль.
Заключение
Заключение
Противоточные асфальтобетонные заводы изменили способ производства асфальта, обеспечив повышенную энергоэффективность, снижение выбросов и стабильное качество. Правильный выбор оборудования и соблюдение процедур технического обслуживания имеют решающее значение для успеха вашего строительства.
Часто задаваемые вопросы
Да, противоточные асфальтовые заводы бывают разных размеров, что позволяет реализовывать проекты любого масштаба.
Противоточные установки разделяют зоны нагрева и смешивания, что приводит к уменьшению количества выбросов.
При правильном обслуживании противоточный асфальтовый завод может прослужить долгие годы.
Для эксплуатации таких установок может потребоваться специальное обучение, которое может предоставить производитель.
Некоторые модели рассчитаны на работу на альтернативных видах топлива, что способствует экологической устойчивости.
Рабочая температура может быть разной, но она тщательно контролируется, чтобы получить желаемую асфальтовую смесь.
Да, их энергоэффективность и сокращение выбросов часто приводят к долгосрочной экономии средств.
Многие современные противоточные установки оснащены передовой автоматикой для эффективной работы.
Да, производители часто предлагают варианты индивидуальной настройки для удовлетворения специфических потребностей проекта.
Эти установки производят меньше выбросов, что помогает снизить воздействие строительных проектов на окружающую среду.
